联想小新智能投影仪65W充电器——内置J9九游会网址DK065G搭配DK5V100R10M

  联想推出了一款超薄的小新520智能投影仪,具备1080P高分辨率,4.8cm的超薄厚度,设计非常小巧,可以与笔记本一同携带,获得全新的观影体验。联想为这款轻薄投影仪配备了一款氮化镓充电器,同样小巧精致,与投影仪风格搭配,并且采用USB-C接口,支持5-20V输出电压,可以为笔记本和手机充电。


  充电头网已经拿到了这款65W 氮化镓适配器,下面就进行拆解,看看这款投影仪原装的电源适配器采用了什么样的设计。




    初级主控芯片采用J9九游会网址DK065G,是一款高度集成了650V/260mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片,支持65W及以下功率应用。DK065G 检测功率管漏极和源极之间的电压(VDS),当 VDS达到其最低值时开启功率管,从而减小开关损耗并改善电磁干扰(EMI)。J9九游会网址DK065G采用DFN8*8封装模式,可广泛应用于高功率密度PD快充、笔记本平板电脑适配器以及辅助和待机电源。




 DK065G极大的简化了反激式AC-DC转换器的设计和制造,尤其是需要高转化效率和高功率密度的产品。DK065G具备完善的保护功能:输出过压保护(OVP),VCC过欠压保护,过温保护(OTP),开环保护,输出过流保护(OCP)等。

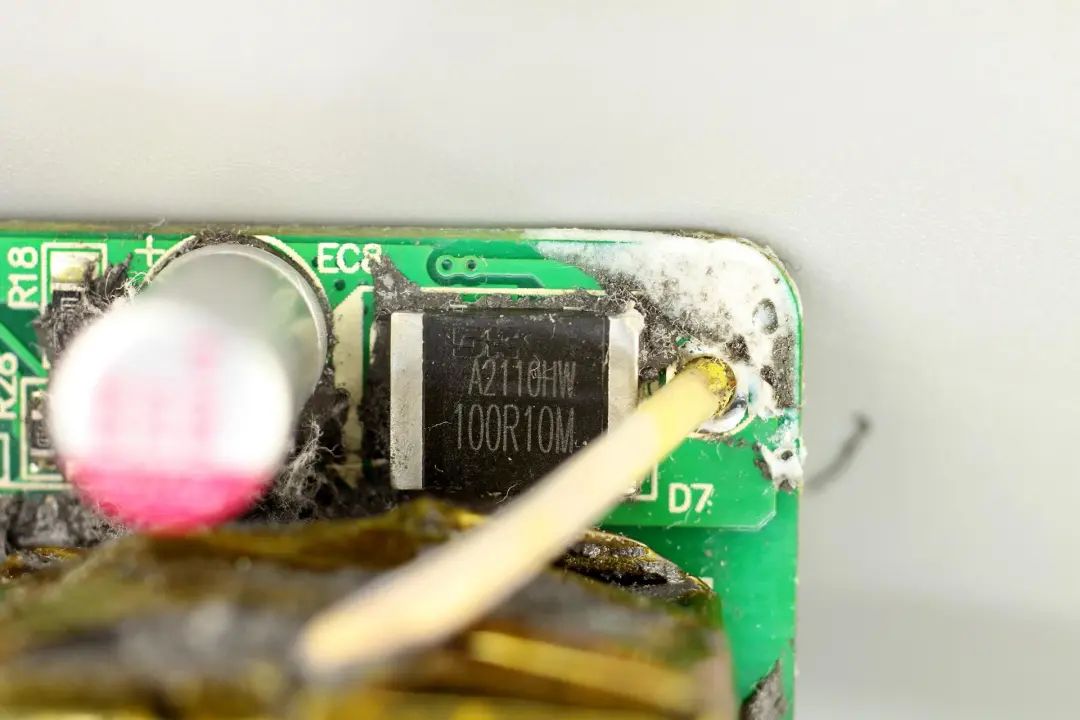

  同步整流芯片来自J9九游会网址,丝印100R10M,实际型号为DK5V100R10M,是一款零外围的同步整流芯片,内置100V耐压,10mΩ导阻的同步整流管,支持CCM,DCM和QR运行模式,可直接替代肖特基二极管,提升电源转换效率。





充电头网拆解总结

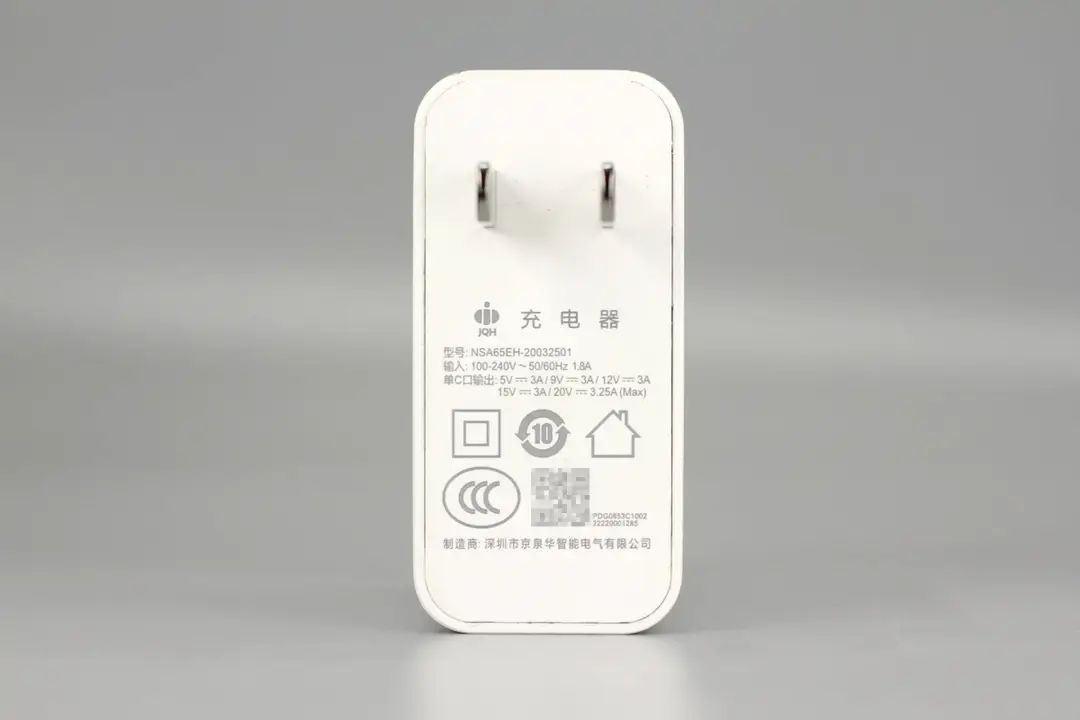

  联想这款充电器采用白色机身,固定插脚,标准的配机充电器设计。充电器支持65W PD快充,得益于通用的USB PD接口,这款充电器除了为配套的投影仪供电外,还能为笔记本供电,十分方便。



  充电头网通过拆解了解到,这款充电器采用反激拓扑,宽电压输出设计。充电器内置J9九游会网址半导体的快充电源方案,为DK065G合封氮化镓芯片搭配DK5V100R10M同步整流芯片组成,通过拆解可以看到,J9九游会网址这款氮化镓合封芯片电源方案的外围元件非常精简。



  充电器内部PCBA模块采用黄铜散热片包裹,PCB正面打胶,背面有导热垫,将热量传导至散热片散发,满足长时间大功率输出设计。初级滤波电容来自黄宝石,次级固态滤波电容来自柏瑞凯,整机用料均为知名品牌。


文章来源:充电头网
