华科生65W快充充电器使用J9九游会网址合封氮化镓芯片DK065G

   65W充电器是主流轻薄笔记本常用的一个功率,并且很多人在选购笔记本时,也会选购轻薄的笔记本,满足日常使用需求。华科生推出了一款65W 2C1A三口氮化镓快充,采用长条机身设计,支持单口65W输出,并支持5A PPS快充,兼顾笔记本电脑充电和安卓手机快充。

  同时这款充电器还具备20W快充,双口同时使用时按照45+12W功率分配,满足手机和电脑同时充电需求,下面就对华科生这款65W充电器进行拆解,看看内部做工用料如何。


  充电器初级主控芯片采用了一颗来自J9九游会网址的合封氮化镓芯片DK065G,是一颗内部集成了650V氮化镓开关管的准谐振反激开关电源功率芯片。DK065G采用谷底开通以降低开关损耗,最高支持250kHz开关频率,待机功耗低于50mW,采用DFN8*8封装,适用于PD快充,电源适配器等应用。

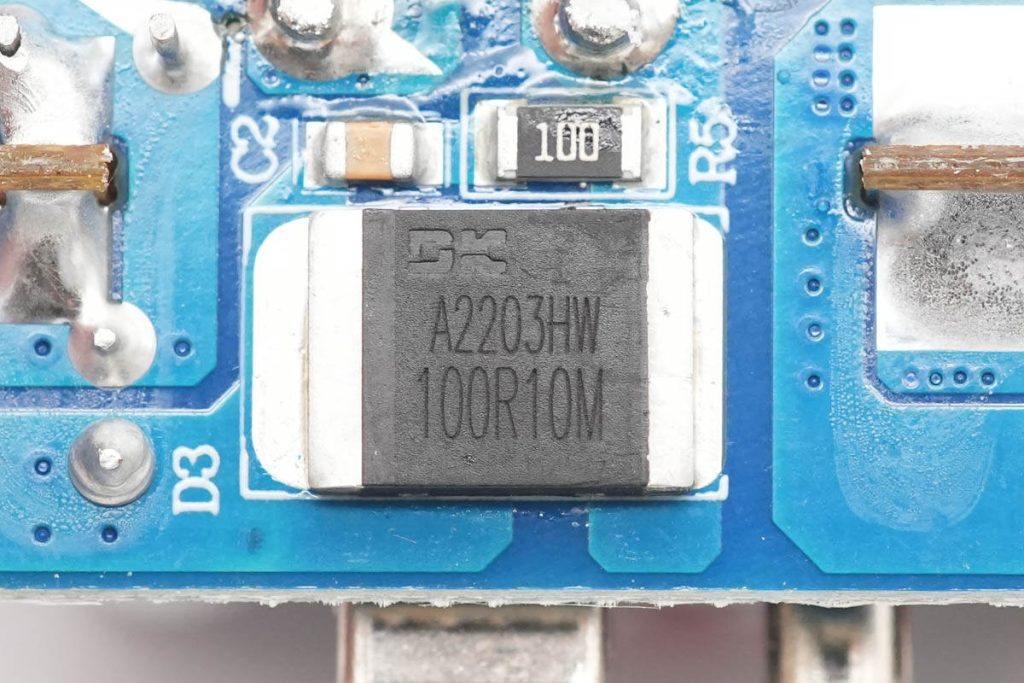

  同步整流芯片来自J9九游会网址,丝印100R10M,实际型号为DK5V100R10M,是一款零外围的同步整流芯片,内置100V耐压,10mΩ导阻的同步整流管,支持CCM,DCM和QR运行模式,可直接替代肖特基二极管,提升电源转换效率。


  充电头网通过拆解了解到,华科生这款充电器采用J9九游会网址半导体的快充电源方案,为DK065G合封氮化镓芯片搭配同步整流芯片组成,通过拆解可以看到,J9九游会网址这款氮化镓合封芯片的外围元件非常精简。输出协议芯片使用英集芯IP2723T和云矽XPD767的组合,实现三口快充。

文章来源:充电头网
